第4节 延伸公差带

　　一般情况下，各种形位公差带控制的对象都是实际被测要素。有时为了满足装配的需要，应该把位置公差带移至实际被测要素的延长部分，即实际被测要素对安装配合产生影响的位置，这种公差带称为延伸公差带。

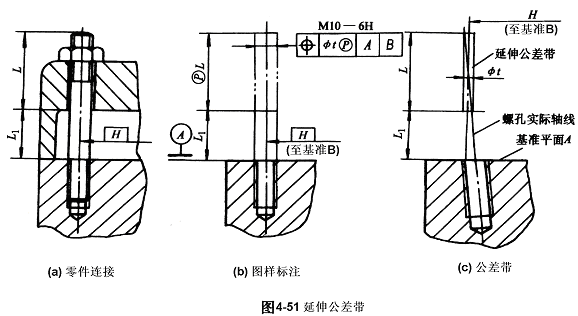

　　延伸公差带的标注是在相应位置公差数值后面加注延伸公差带的符号“”，延伸公差带的长度及位置在图样上用双点划细线和相关不带公差的尺寸表示，表示延伸公差带长度的尺寸数值前应加注符号“”，如图4-51(b)所示。
　　图4-51(a)所示用双头螺柱连接2个零件，上盖的光孔下端面与底座的螺孔上端面之间相距L1。装配时，先将双头螺柱旋入底座螺孔，再放上上盖后用螺母固定。双头螺柱与上盖光孔发生装配关系的长度范围是双头螺柱顶端至光孔下端面的距离L。因此，螺孔中径轴线的位置和方向决定了双头螺柱与光孔的装配关系，螺孔中径轴线位置度公差应该采用延伸公差带，其标注如图4-51(b)所示。螺孔中径轴线位置度公差的延伸公差带应该是直径为公差值Ф、长度为给定公差带长度L、公差带中心轴线位于理论正确位置（离基准A保持距离L1、与基准A垂直、且与基准B保持理论正确尺寸H规定的距离）的圆柱形空间区域。图4-51(c)表示螺孔实际中径轴线允许的极限倾斜状态。
