第4节 齿轮安装精度

　　为保证齿轮副的工作精度，应该分别规定齿轮传动的中心距极限偏差±f_a和两个相互垂直方向上的轴线平行度公差f_∑δ、f_∑δ。
中心距极限偏差±f_a是中心距偏差△f_a允许变动的界限值，要求满足： -f_a≤△f_a≤+f_a
　　轴线平行度公差f_∑δ、f_∑δ是允许的轴线平行度误差△f_∑δ、△f_∑δ，要求满足：△f_∑δ≤f_∑δ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　△f_∑δ≤f_∑δ

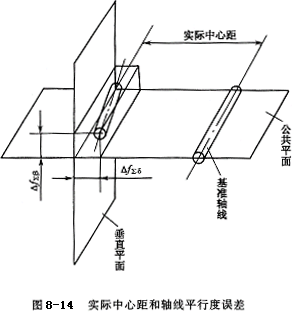

　　在确定中心距偏差和轴线平行度误差时，应选取跨距较大的轴线作为基准轴线，并定义通过基准轴线和另一轴线的任意一个支撑点的平面为公共平面。该支撑点到基准轴线的距离即为实际中心距。当两轴线的跨距相同时，应以小齿轮的轴线作为基准轴线。非基准轴线对基准轴线在公共平面内的平行度误差为△f_∑δ，在垂直于公共平面、平行于基准轴线的平面内的平行度误差为△f_∑δ，如图8—14所示。
