第8节 齿坯精度

　　齿坯是指在切齿工序前的工件。齿坯的精度对切齿工序的精度具有很大的影响。适当提高齿坯精度，可以获得较高的齿轮精度，而且比提高切齿工序的精度更为经济。
　　由于齿轮的齿廓、齿距和齿向等要素的精度都是相对于其轴线定义的，因此，对齿坯的精度要求主要是指明基准轴线并给出相关要素的形位公差要求。

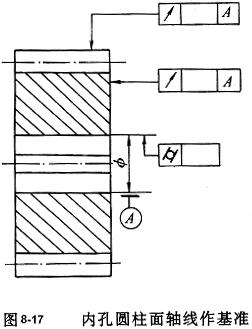

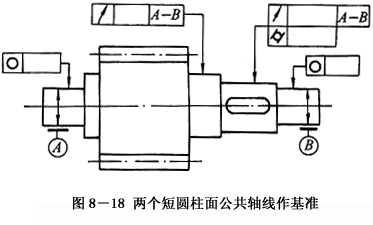

　　齿坯的工作基准轴线主要有三种确定方法：一个长圆柱(锥)面的轴线；两个短圆柱(锥)面的公共轴线；垂直于一个端平面且通过一个短圆柱面圆心的轴线。图8—17、图8—18和图8—19分别示出了这三种基准轴线的图样标注及对相关表面的形状和位置公差要求。图中除了基准要素以外，其它标注形位公差要求的是切齿加工时的定位面或找正面。图8—18中带键槽的圆柱面用于安装另一个齿轮。形位公差值可按附表8—16选取，表面粗糙度按附表8—17选取。
　　当制造时的定位基准与工作基准不统一时，还需考虑基准转换引起的误差，适当提高有关表面的精度。
