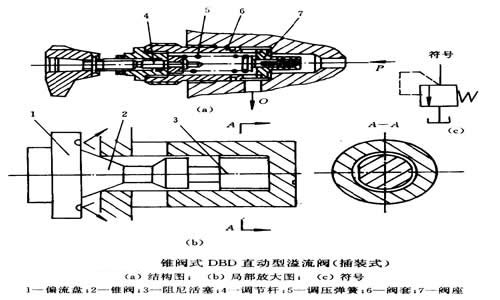

图示为锥阀式直动型溢流阀。锥阀2的左端设有偏流盘1托住弹压弹簧5，锥阀右端有一阻尼活塞3（阻尼活塞一方面在锥阀开启或闭合时起阻尼作用，用来提高锥阀工作的稳定性；另一方面用来保证锥阀开启后不会倾斜）。进口的压力油（压力为
）可以由此活塞的径向间隙进入活塞底部，形成一个向左的液压力
=
（为活塞底部面积）。当作用在底部的液压力大于弹簧力时，锥阀阀口打开，油液由锥阀口经回流口溢回油箱。只要阀口打开，有油液流经溢流阀，溢流阀入口的压力就基本保持恒定。通过调节杆4来改变调压弹簧5的预紧力
，即可调整溢流压力。
锥阀开启后，
（5－21）
| 当前位置:/第五章/第二节/溢流阀/动型溢流阀/锥阀式直动型溢流阀 |
|
一、溢流阀 １、直动型溢流阀
式中， 考虑到 由式（5－22）可知，这种阀的进口压力
|
1）、锥阀式直动型溢流阀
、
分别为弹簧刚度和预压缩量（m）；
为阀芯自重（阀芯垂直安放时考虑自重，水平安放时不考虑自重）（N）；
为阀芯与阀套间的摩擦力（方向与阀芯运动的方向相反）（N）；
为稳态液动力，由于阻尼活塞与锥阀连接处为锥面，且与锥阀对称，因此在锥阀开启时进油流与出油流的稳态液动力相互平衡，所以
为射流力，在锥阀端部的偏流盘上开有一个环形槽，用以改变锥阀出流口的液流方向，产生一个与弹簧力方向相反的射流力，当通过溢流阀的流量增加时，虽然因为锥阀阀口增大引起弹簧力增加，但由于与弹簧力方向相反的射流力同时增加，结果抵消了弹簧力的增量，即
。
（5－22）
