1、调速阀的工作原理

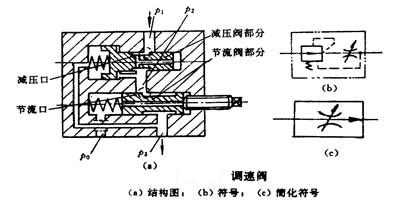

　　如图所示,调速阀是进行了压力补偿的节流阀。它有定差减压阀和节流阀串联而成。节流阀前、后的压力和分别引到减压阀阀芯右、左两端，当负载压力增大，于是作用在减压阀芯左端的液压力增大，阀芯右移，减压口加大，压降减小，使也增大，从而使节流阀的压差（-）保持不变；反之亦然。这样就是调速阀的流量恒定不变（不受负载影响）。

　　上述调速阀是先减压后节流的结构。也可以设计成先节流后减压的结构。两者的工作原理基本相同。
