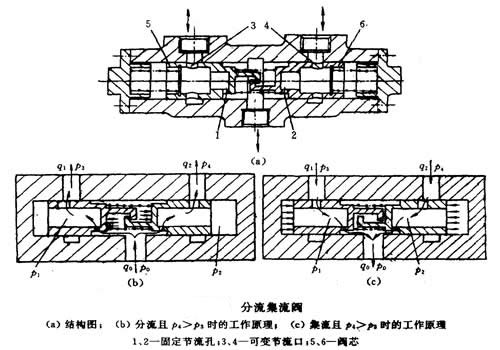

图a为分流集流阀的结构图。阀芯5、6在各弹簧力作用下处于中间位置的平衡状态。

　　分流工况时，由于大于和，所以阀芯5和6处于相离状态，互相勾住。若负载压力>，如果阀芯仍留在中间位置，必然使>。这是连成一体的阀芯将左移，可变节流口3减小（见图b），使上升，直至，阀芯停止运动。由于两个固定节流孔1和2的面积相等，所以通过两个固定节流孔的流量，而不受出口压力及变化的影响。

　　集流工况时，由于小于和，故两阀芯处于互相压紧状态。设负载压力>，若阀芯仍留在中间位置，必然使>。这时压紧成一体的阀芯左移，可变节流口减小（见图c），使下降，直至，阀芯停止运动。故，而不受进口压力及变化的影响。
