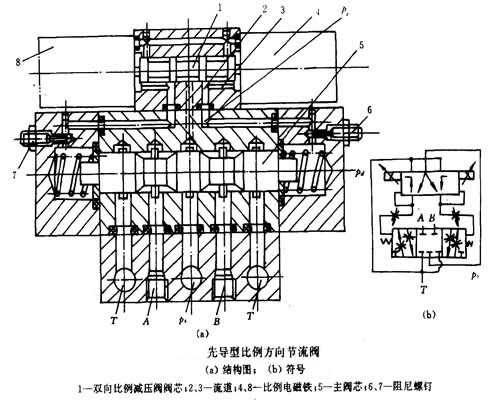

图示为先导型比例方向节流阀。它由先导阀(双向比例减压阀)和主阀(液动双向比例节流阀)两部分组成。在先导阀中有两个比例电磁铁4、8分别控制双向比例减压阀阀芯1的位移。当比例电磁铁8得到电信号,其电磁吸力
使阀芯1右移,于是供油压力(一次压力)
经阀芯中部右台肩与阀体孔之间形成的减压口减压,在流道2得到控制压力(二次压力)
,
经流道3反馈作用到阀芯1的右端面(阀芯1的左端面通回油
),于是形成一个与电磁吸力
方向相反的液压力。当液压力与
相等时,阀芯1停止运动,而处于某一平衡位置,控制压力
保持某一相应的稳定值。显然,控制压力
的大小与供油压力
无关,仅与比例电磁铁的电磁吸力
成比例,即与电流
成比例。同理,当比例电磁铁4得到电流信号
时,阀芯1左移,得到与
成比例的控制压力
。
其主阀与普通液动换向阀相同。当先导阀输出的控制压力经阻尼螺钉5构成的阻尼孔缓冲后,作用在主阀芯5的右端面时,液压力克服左端弹簧力使主阀芯5左移(左端弹簧腔通回油
),连通油口P、B和A、T。随着弹簧力与液压力平衡,主阀芯5停止运动而处于某一平衡位置。此时,各油口的节流开口长度取决于
,即取决于输入电流
的大小。如果节流口前后压差不变,则比例方向节流阀的输出流量与其输入电流
成比例。当比例电磁铁4输入电流
时,主阀芯5右移,油路反向,接通P、A和B、T。输出的流量与输入电流
成比例。
当前位置:/第五章/第五节/比例流量阀/先导型比例方向节流阀 |
2)、先导型比例方向节流阀
|
