溢流型压力补偿数字调速阀

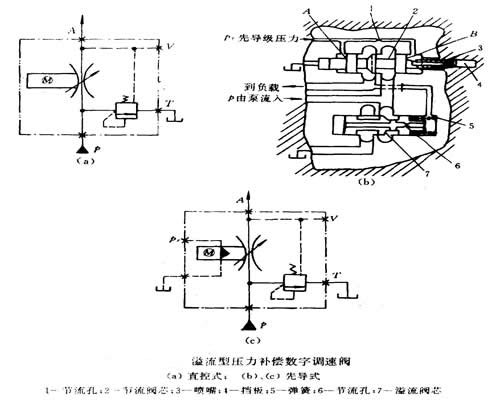

　　在直控式数字节流阀前面并联一个溢流阀，并使溢流阀芯两端分别受节流阀进出口液压的控制，即可构成溢流型压力补偿的直控式数字调速阀，如图a所示。

　　图b、c所示为溢流型压力补偿的先导式数字调速阀。步进电机旋转时，通过凸轮或螺纹机构带动挡板4作往复运动，从而改变喷嘴3与挡板4之间的可变液阻，改变了喷嘴前的先导压力（即B腔压力），使节流阀芯2跟随挡板4运动，因面积B是面积A的2倍，所以当＝/2（为A腔压力）时，节流阀芯2停止运动，该调速阀的流量与节流阀芯2的位移成正比。溢流阀芯7的左、右端分别受节流阀进、出口油压的控制，所以溢流阀的溢流压力随负载压力的增加（或降低）而相应增加（或降低），从而保证节流阀进、出压差恒定，消除了负载压力对流量的影响。

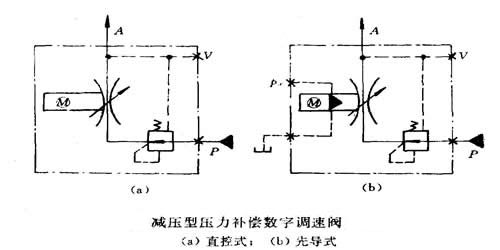

　　分别在直控式和先导式数字节流阀前面串联一个减压阀，并使减压阀芯两端分别受节流阀进、出口液压的控制，即可构成减压型压力补偿的直控式（见图a）和先导式（见图b）数字调速阀。
