六、电液伺服阀在闭环液压控制系统中的应用实例

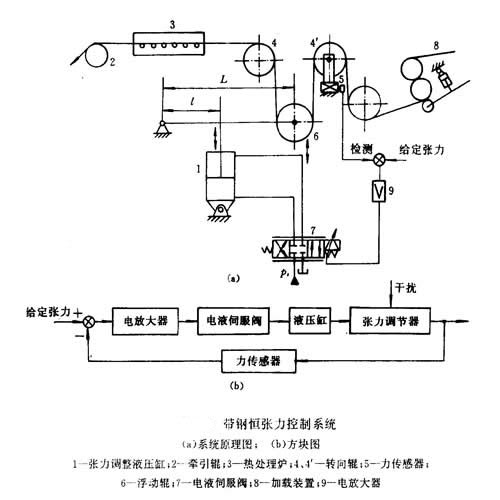

　　在带钢生产过程中，要求控制带钢的张力。图示为带钢恒张力控制系统，牵引辊2牵引带钢移动，加载装置8使带钢保持一定的张力。当张力由于某种干扰发生波动，通过设置在转向辊 轴承上的力传感器5检测带钢的张力，并和给定值进行比较，得到偏差值，通过电放大器9放大后，控制电液伺服阀7，进而控制输入液压缸1的流量，驱动浮动辊6来调节张力，使张力回复到原来给定之值。
