３。时间控制顺序动作回路

　　这种回路是利用延时元件（如延时阀、时间继电器等）使多个缸按时间完成先后动作的回路。

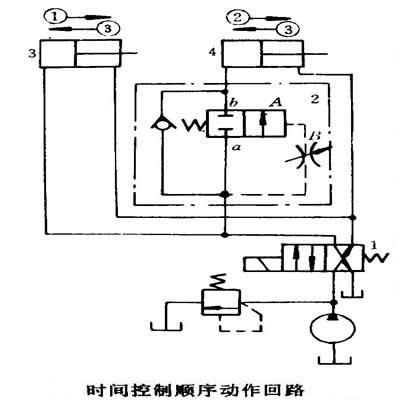

　　图示为用延时阀来实现缸3、4工作行程的顺序动作回路。当阀1电磁铁通电，左位接通回路后，缸3实现动作①；同时，压力油进入延时阀2中的节流阀B，推动换向阀A缓慢左移，延续一定时间后，接通油路a、b，油液才进入缸4。实现动作②。通过调节节流阀开度，来调节缸3和缸4先后动作的时间差。当阀1电磁铁断电时，压力油同时进入缸3和缸4右腔，使两缸返回，实现动作③。由于通过节流阀的流量受负载和温度的影响，所以延时不易准确，一般都与行程控制方式配合使用。
