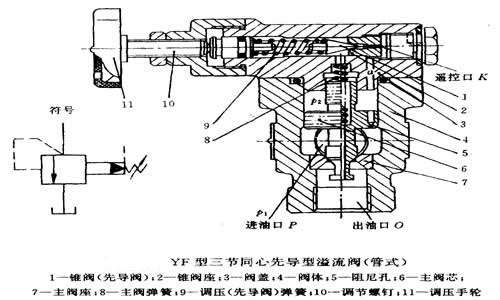

图示为先导型溢流阀。由于主阀芯6与阀盖3、阀体4与主阀座7等三处有同心配合要求，故属于三节同心结构。压力油自阀体4中部的进油口P进入，并通过主阀芯6上的阻尼孔5进入主阀芯上腔，在油阀盖3上的通道a和锥阀座2上的小孔作用与锥阀1上。当进油口的压力小于先导阀调压弹簧9的调定值时，先导阀关闭，而且由于主阀芯上、下两侧有效面积比（/）为1.03～1.05，上侧稍大，作用与主阀芯上的压力差和主阀弹簧力均使主阀口闭紧，不溢流。当进油压力超过先导阀的调定压力时，先导阀被打开，造成资金油口P井主阀芯阻尼孔5、先导阀口、主阀芯中心孔至阀体4下部出油口（溢流口）O的流动。阻尼孔处的流动损失使主阀芯上、下腔中的油液产生一个随先导阀流量增加而增加的压力差，当它在主阀芯上、下作用面上产生的总压力差足以克服主阀弹簧力、主阀自重G和摩擦力时，主阀芯开启。此时进油口P与出油口（溢流口）O直接相通，造成溢流以保持系统压力。
