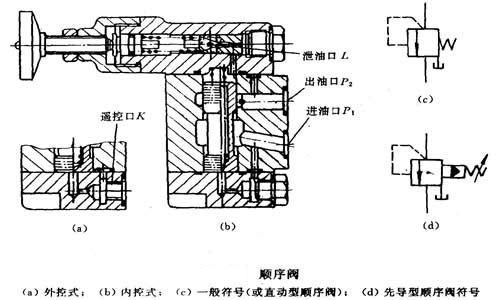

图b所示为内控式先导型顺序阀，为进油口，为出油口，与溢流阀不同之处在于它的出口处不接油箱，而通向某一压力回路，因而其泄油口L必须接回油箱。

　　若将底盖旋转90度并打开螺堵，即可称为外控式顺序阀（如图a所示）。

　　内控式顺序阀在其压力未达到阀的调定压力之前，阀口一直是关闭的。达到调定压力之后，阀口才开启，使处的压力油从油口流出，去驱动该阀后的执行元件。

　　外控式顺序阀阀口开启与否，与阀的进口压力的大小没有关系，仅取决于控制压力的大小。

　　图b所示的先导型顺序阀最大的缺点是外泄漏量过大。因先导阀是按顺序压力调整的，当执行元件达到顺序动作后，压力将同时升高，将先导阀口开得很大，导致大量流量外泄。故在小流量液压系统中不宜采用这种结构。
