滑阀式换向阀－操纵方式（一）

手动换向阀（包括脚踏、按钮、推杆、拉杆、手轮、手把等）

　　上图b所示为弹簧自动复位式三位四通手动换向阀。用手操纵杠杆推动阀芯相对阀体移动从而改变工作位置。要想维持在极端位置，必须用手扳住手柄不放。一旦松开了手柄，阀芯会在弹簧力的作用下，自动弹回中位。上图a所示为弹簧钢球定位式，它可以在三个工作位置定位。

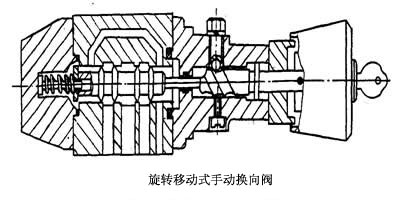

　　上图所示为旋转移动式手动换向阀，旋转手柄可通过螺杆推动阀芯改变工作位置。这种结构具有体积小、调节方便等优点。由于这种阀的手柄带有锁，不打开锁不能调节，因此使用安全。

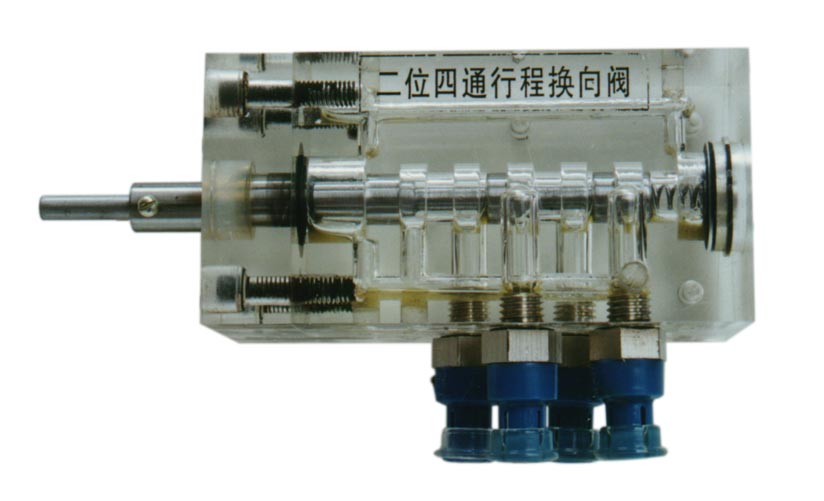

机动换向阀（又称行程阀，常采用撞块、凸轮结构）

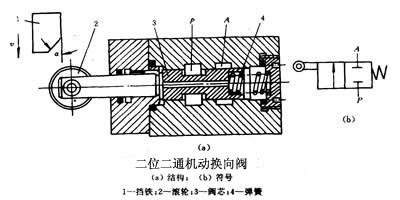

　　机动换向阀用来控制机械运动部件的行程，故又称行程换向阀。它利用挡铁或凸轮推动阀芯实现换向。当挡铁（或凸轮）运动速度 一定时，可通过改变挡铁斜面角度 来改变换向时阀芯移动速度，调节换向过程的快慢。机动换向阀通常是二位的，有二通、三通、四通、五通几种。其中二位二通的又分常闭式和常开式两种。上图所示为常闭式行程阀。
