五、比例流量阀

　　比例流量阀分为比例节流阀和比例调速阀两大类。

比例节流阀

　　在普通节流阀的基础上，利用电－机械比例转换器随节流阀口进行控制，即成为比例节流阀。对移动式节流阀而言，利用比例电磁铁来推动；对旋转式节流阀而言，采用伺服电机经减速后来驱动。

比例调速阀

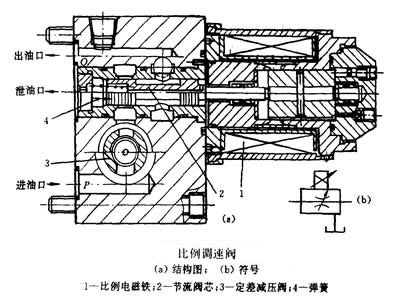

　　图示为比例调速阀。比例电磁铁1的输出力作用在节流阀芯2上，与弹簧力、液动力、摩擦力相平衡，对一定的控制电流，对应一定的节流开度。通过改变输入电流的大小，即可改变通过调速阀的流量。
