**************** 卷1 参考答案 **************
《液压传动部分》一、填空题
1：压力；动；
2：相对；
3：惯性；粘性；
4：称程；局部
5：液压冲击；
6：小于；大于；
7：脉动；
8：1次；偏心距；
9：斜盘倾角a；
10：中间机能；二、选择题
1、C;
2、C;
3、B，C，D;
4、A，D;
5、A，B，B;
6、B，A，C;
三、综合题
1、
1）如图所示，1为密封油液，2为可上下移动的活塞，底面积为A，在活塞上方放置重量均为w的负载。，根据活塞受力平衡方程式可知：
当放置一块负载时：p1·A＝W 则p1＝W/ A
当放置二块负载时：p2·A＝W 则p2＝2（W/ A）＝2 p1
当放置三块负载时：p3·A＝3W 则p3＝3（W/ A）＝3 p1
分析：液体内的负载W →2W →3W逐步增加，使压力从p1 →p2→ p3，可见，液压传动中的压力取决于负载。
2、图示油缸无杆腔的有效工作面积为A，进油量分别为q、2q、3q，油缸的伸出速度分别为v1、v2、v3，由连续性方程可知
v1＝q/ A
v2＝2q/ A＝2v1
v3＝2q/ A＝2v1
由计算结果可以看出，随着流量从q →2q →3q的增加，对应的油缸伸出速度v1 →2v2 →3v也是增大的；相反，如果流量减少，速度也会下降，流量和速度呈线形关系，可见液动机的速度是由进入液动机的油液流量所决定的。

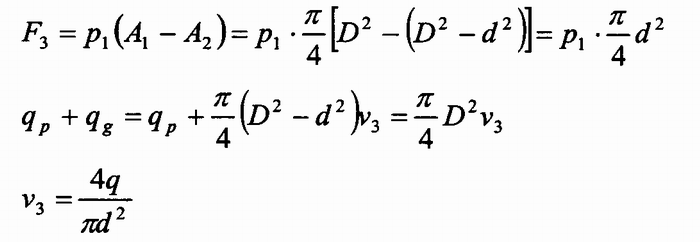

3、解：两腔用油管连通，并向两腔同时输入高压油，因此，两腔的压力是相等的，但由于两腔的有效工作面积不等，因此，产生的作用力也不等，无杆腔的推力大于有杆腔的推力，故活塞能向右运动，并使有杆腔的油液流入无杆腔去，使无杆腔的流量增加，加快了向右运
动的速度。
液压传动系统中，执行元件的工作压力取决于(负载)，而其运动速度取决于(流量)。

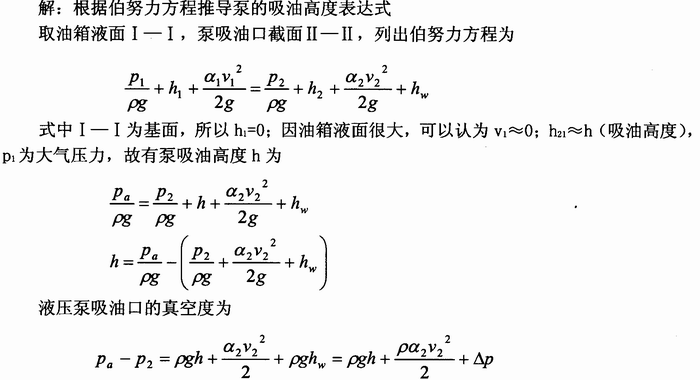

h为液压泵的吸油高度，分析其表达式，可知泵的吸油高度与以下因素有关：
1)p2为吸油压力，若p2小于大气压力，减小p2值可增大吸油高度h，但p2越小，真空度越大，当p2小到空气分离压时就会产生气穴，引起噪声。由此可知，为避免在泵的吸油口处出现空穴，所以泵的安装高度不能过高。
2)加大吸油管直径，降低流速v2，可减少动能a2v2/2g的损失；由于流速降低，使沿程压力损失h，也减少，故都可增大泵的吸油高度。为保证液压泵吸油充分，液压泵安装高度一般取h<0．5mm。
《气压传动部分》
一、填空：
1、油雾器；
2、外接先导式调压阀；
3、气能损失；
4、溢流阀；顺序阀；
5、顺序阀，
6、单向阀，相同。
7、通流面积
8、出口压力
二、综合题
*********************************************
