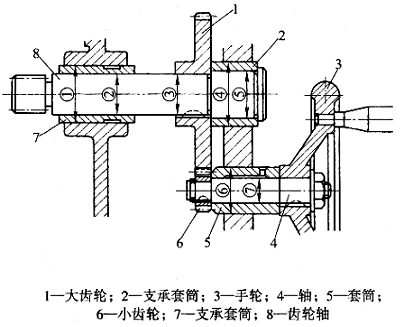

12. 下图为车床溜板手动机构的结构简图。转动手轮3，通过键带动轴4左端的小齿轮6转动，轴4在套筒5的孔中转动。小齿轮6带动大齿轮1转动，再通过键带动齿轮轴8在两个支承套筒2和7的孔中转动，齿轮轴8左端的齿轮也转动。这齿轮与床身上的齿条（未画出）啮合，使溜板箱沿导轨作纵向移动。各配合面的基本尺为：①φ40mm；②φ28mm；③φ28mm④φ46mm⑤φ32mm⑥φ32mm⑦φ18mm。试选择这些孔与轴配合的基准制、标准公差等级和配合种类。
|
