第3节 角度尺寸精度

1 角度尺寸

  机械零件中的角度尺寸多由圆锥或棱体所形成。图1-10和图 3-7 分别表示了圆锥和棱体的角度尺寸。
  角度尺寸的概念与线性尺寸相似,也有基本(公称)角度(α)、实际角度(αa)、最大极限角度(αmax)和最小极限角度(αmin)等术语。
  当形成角度尺寸的两边长度不等时,实际角度的加工误差主要取决于短边长度(L)。



2 角度公差

  角度尺寸和线性尺寸相似,也用角度尺寸的极限偏差和角度尺寸的公差来表达其精度要求。
  角度公差AT是实际角度的允许变动量。角度公差等于最大极限角度αmax和最小极限角度αmin之差,即: AT=αmax-αmin
  角度公差可以用角度单位表示,也可以用长度单位表示,当以微弧度(μrad)或度(°)、分(′)、秒(″)等角度单位表示时,角度公差代号为ATα;当以微米(μm)等长度单位表示时,角度公差的代号为ATD。ATa与ATD的换算关系为:ATD=ATa ×L× 10-3 式中,ATD的单位为μm,ATa的单位为μrad,L的单位为mm。
  角度公差带是两极限角度所限定的区域,如图3—8所示。

  标准角度公差分为12个公差等级,依精度从高至低的顺序排列为: ATl、AT2、…、ATl2
  由于同一种加工方法,不同短边长度L的角度的加工误差是不同的。L越大,角度误差可以越小,因此,在同一公差等级中,按角度短边长度L的不同,规定不同的角度公差值AT。角度的短边长度上在6-630mm的范围内分为10个尺寸分段。
  规定的角度公差数值列表于附表3-6中。

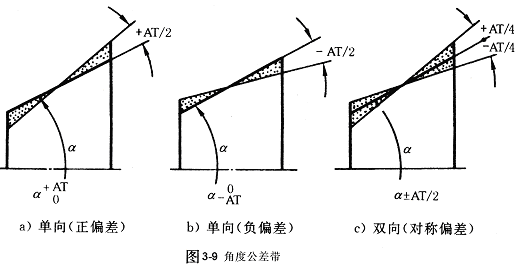

  角度公差带可以对零线按单向或双向配置(如图3-9)。单向配置时,一个极限偏差为零,另一个极限偏差为正或负角度公差;双向配置时,可以是对称的公差带,极限偏差为±ATα/2或±ATD/2,也可以是不对称的。对于有配合要求的圆锥,其圆锥角极限偏差会影响内外圆锥的初始接触部位,应参照圆锥配合精度标准选择。
