第1节 概 述
3 形位公差带
形状和位置公差是实际被测要素对理想被测要素的允许变动,形位公差带就是这种允许变动的几何区域表示，它体现了对被测要素的设计精度要求，也是加工和检验的依据。正确理解和规定形位公差带是非常重要的。
在一般情况下，能够被形位公差带包容的实际被测要素才是合格的。除非特别规定，实际被测要素在形位公差带内可以具有任何形状，形位公差带适用整个被测要素。
形位公差带有四项特征：形状、大小、方向和位置。
形位公差带四项特征完全相同的两项形位公差，即使其项目名称不同，但其设计要求则是完全相同的。
1） 形位公差带形状

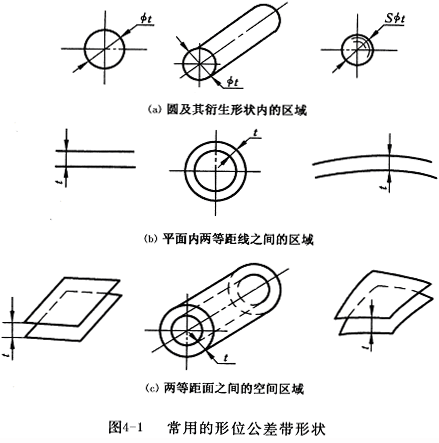

常用的形位公差带的几何区域形状有3类9种（如图4-1）：
（1） 圆及其衍生形状内的区域，包括圆内的平面、圆柱面和球面内的空间区域；
（2） 平面内两等距线之间的区域，包括两平行直线、两同心圆、两等距任意曲线之间的平面区域；
（3） 两等距面之间的区域，包括两平行平面、两同轴圆柱面和两等距任意曲面之间的空间区域。
上述形位公差带的形状只是最常用的公差带，有些形位公差项目的公差带形状是惟一的，有些项目则根据设计要求的不同而具有不同形状的公差带。根据需要也可以选用其他形状的形位公差带。
对于图样给出的（或未注的）形位公差的公差带形状，应该根据被测要素的形状、形位公差项目和形位公差值前的符号等进行分析后确定，做为制造和检验的依据。
正确判断形位公差带的形状是非常重要的。
2） 形位公差带大小
形位公差带的大小就是图样上给出的形位公差值。形位公差带大小依其公差带形状不同可以是宽度或直径值。
形位公差带的大小表示对被测要素形状或位置精度的要求。数值越小，实际被测要素允许变动的区域就越小，其形状或位置精度要求就越高。
3） 形位公差带方向和位置
形位公差带的方向和位置根据形位公差项目和被测要素决定。它可以是固定(确定)的，也可以是浮动的。
所谓固定，是指公差带的方向或位置不能随实际被测要素变动，必须与另外一个或几个要素(基准)保持给定的正确几何关系（方向和位置关系）。定向公差的公差带具有确定的方向；定位公差的公差带具有确定的方向和位置。
所谓浮动,是指公差带的方向或位置可以随实际被测要素方向和位置的变动而变动，没有对其他几何要素(基准)保持正确几何关系的要求。形状公差的公差带方向和位置都是浮动的。
