(2)位移型圆锥配合

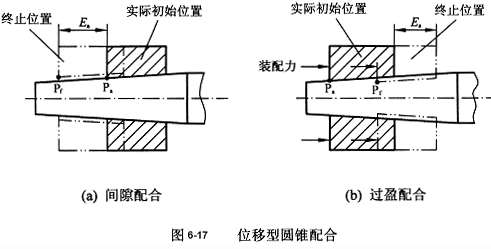

　　相互结合的内、外圆锥由实际初始位置(P_a)开始，作一定的相对轴向位移(E_a)而获得要求的间隙或过盈的圆锥配合。图6—17(a)是获得具有间隙的位移型圆锥配合；图6—17(b)是获得具有过盈的位移型圆锥配合。图中所示的初始位置P_a是相互结合的内、外实际圆锥表面相接触时的位置，终止位置Pf是相互结合的内、外圆锥为使其终止状态得到要求的间隙或过盈所规定的相对轴向位置。

2）极限位移和轴向位移公差

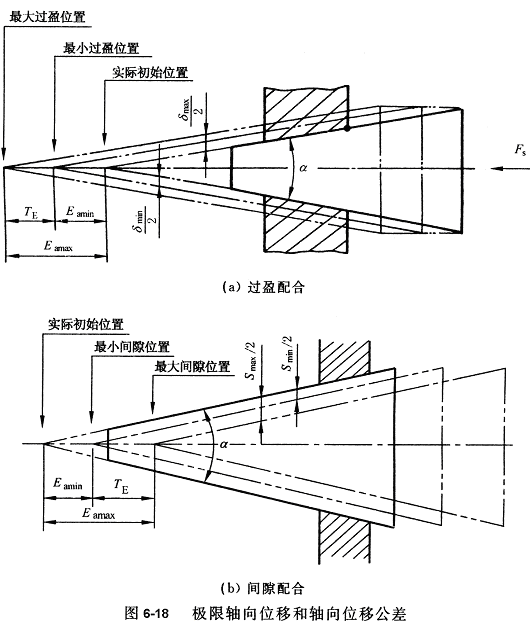

　　在位移型圆锥配合中，为了获得要求的间隙或过盈，必须规定轴向位移允许变动的界限，即最大极限位移E_max和最小极限位移E_min，如图6-18所示。
　　最大极限位移E_max是在相互结合的内、外圆锥的终止位置上，得到最大间隙或最大过盈的轴向位移。
　　最小极限位移E_min是在相互结合的内、外圆锥的终止位置上，得到最小间隙或最小过盈的轴向位移。
　　实际轴向位移E_a必须不超出最大极限位移Emax和最小极限位移Emin，即： E_max≥E_a≥E_min
　　轴向位移公差TE是轴向位移的允许变动量，如图6-18所示，即： TE = E_max - E_min
