在设计机械零、部件各要素的几何精度时，需要通过综合分析计算来协调和保证部件、零件和整个产品的整体精度要求，合理规定各要素的尺寸精度和形位精度。进行几何精度综合分析计算时可以运用尺寸链原理和相应的分析计算方法。

1 尺寸链
　　在机器装配件或零件几何型体中，由相互关联且顺序连接的尺寸形成的封闭尺寸组称为尺寸链。
　　根据形成尺寸链的各个尺寸的类型不同, 尺寸链可分为：
1） 线性尺寸链和角度尺寸链
　　依据尺寸链组成尺寸的情况，可以将尺寸链分为线性尺寸链和角度尺寸链。

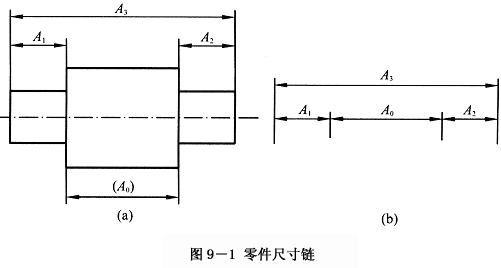

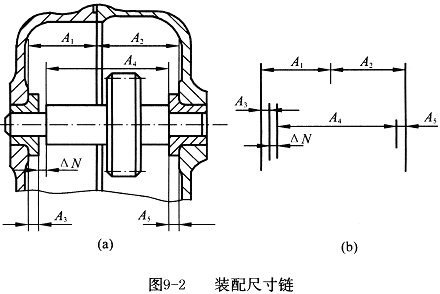

　　线性尺寸链是全部由线性尺寸所形成的尺寸链。如图9-1、图9-2和图9-3所示。
　　角度尺寸链是含有角度尺寸的尺寸链，如图9—4所示。
