2。量规原理

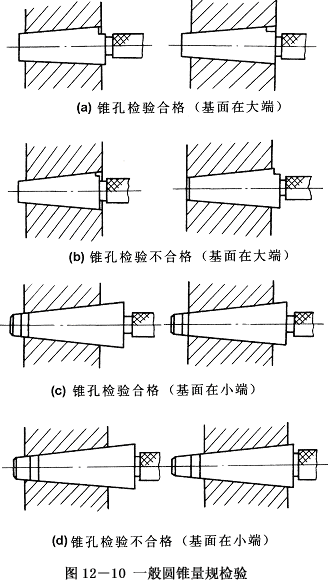

　　被检验圆锥的基面处在量规台阶（或刻线）区域内（包括在边界上）时，工件合格，否则为不合格。如图12-10所示。
　　锥度量规检验工件的锥度（形状）时多用涂色法。涂色层厚度应不大于2μm，量规与工件的接触面积应不小于90%。生产中常用涂色法检验锥角误差，如普通车床主轴锥孔的接触斑点，应不少于工作长度的60％。
　　只用于检验工件锥度的量规，可以省略其台阶或刻线结构。

3。量规参数和公差
　　一般锥度量规的基本结构参数如图12-11所示。
