第四节 凸轮机构的压力角及基本尺寸的确定

一 . 凸轮机构的压力角

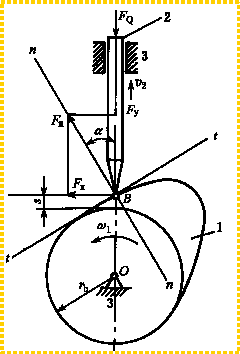

压力角 a

从动件在高副接触点所受的法向压力 与从动件在该点的线速度方向所夹的锐角 。
凸轮机构的压力角是凸轮设计的重要参数。
运动过程中，压力角的大小是变化的。
凸轮机构的最大压力角要小于许用压力角， 即 a max < [ a ]

1. 基圆半径的设计
由图可得对心直动滚子从动件盘形凸轮机构在推程任一位置时压力角的表达式为
分析结果： 基圆半径越大，压力角越小。从传力的角度来看，基圆半径越大越好；从机构紧凑的角度来看，基圆半径越小越好。 在设计时，应在满足许用压力角要求的前提下，选取最小的基圆半径。
