第三节 摆动液压缸

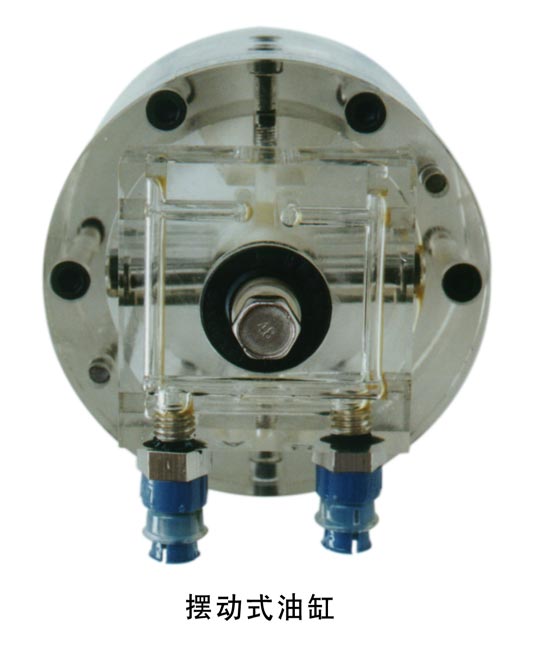

液压摆动缸（一）
摆动缸能实现小于 的往复摆动运动，由于它可直接输出扭矩，故又称为摆动液压马达。它有单叶片式、双叶片式和三叶片式三种结构形式。

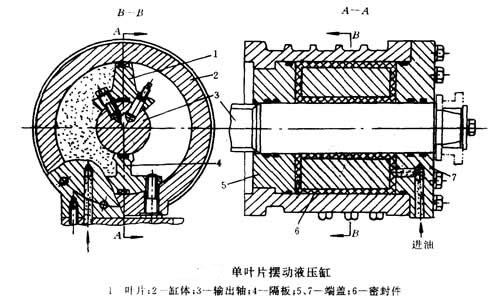

如图所示为单叶片摆动液压缸，主要由叶片1、缸体2、输出轴3和隔板4等零件组成。两个工作腔之间的密封靠叶片和隔板外缘所嵌的框形密封件6来保证。当叶片左腔进油而右腔回油时，叶片带动输出轴顺时针转动；反之，则逆时针转动。
| 当前位置:/第四章/第三节/摆动液压缸 |
|
第三节 摆动液压缸 液压摆动缸（一） 摆动缸能实现小于 的往复摆动运动，由于它可直接输出扭矩，故又称为摆动液压马达。它有单叶片式、双叶片式和三叶片式三种结构形式。
如图所示为单叶片摆动液压缸，主要由叶片1、缸体2、输出轴3和隔板4等零件组成。两个工作腔之间的密封靠叶片和隔板外缘所嵌的框形密封件6来保证。当叶片左腔进油而右腔回油时，叶片带动输出轴顺时针转动；反之，则逆时针转动。
|
