滑阀上稳态液动力的补偿(一)


点击察看演示图

  对于高压大流量的阀,将因稳态液动力的数值很大,而使滑阀操纵困难。因此,必须采取措施进行补偿。常用的补偿方法有:

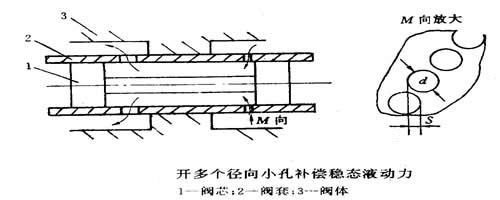

开多个径向小孔(见图):稳态液动力计算公式(5-10)表明,如果射流角,则此力为零。将阀套上的通油空由一个大孔改成多个直径为的小孔,并排成螺旋状,使孔与孔之间的重叠量为S,以保证流量与位移的线性关系。对一个孔来说,在开小口时,而窗孔完全打开时,。这样,只有还未完全开启的一个孔的液流会产生液动力,从而使之大大减小。
