（三）滑阀上稳态液动力的补偿
特性腔法补偿稳态液动力：

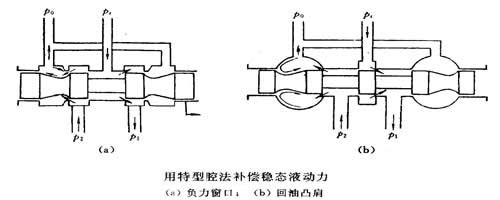

图a所示为负力窗口结构，因油腔的回油在阀芯两端颈部锥面上发生动量变化，是从阀腔流出的液流所具有的轴向动量设计得比流入动量大，而产生一个开启力（负力），另外在阀腔中还产生一股顺时针方向的回流，也使负力有所增加。此负力可抵消一部分由矩形凸肩节流窗口所产生的使阀芯关闭的稳态液动力。如果两端颈部的锥角选择恰当，补偿的效果很高。与此类似，还可采用图b所示的回油凸肩来补偿稳态液动力，特别在大流量时这种补偿方法更有效。
|
|
 |
| 当前位置:/第五章/第一节/液动力 /滑阀上稳态液动力的补偿 | ||
|
（三）滑阀上稳态液动力的补偿
图a所示为负力窗口结构，因油腔的回油在阀芯两端颈部锥面上发生动量变化，是从阀腔流出的液流所具有的轴向动量设计得比流入动量大，而产生一个开启力（负力），另外在阀腔中还产生一股顺时针方向的回流，也使负力有所增加。此负力可抵消一部分由矩形凸肩节流窗口所产生的使阀芯关闭的稳态液动力。如果两端颈部的锥角选择恰当，补偿的效果很高。与此类似，还可采用图b所示的回油凸肩来补偿稳态液动力，特别在大流量时这种补偿方法更有效。
|
