3、作用在圆柱滑阀上的瞬态液动力

  瞬态液动力使滑阀在移动过程中(即开口大小发生变化时)阀腔中液流因加速或减速作用于阀芯上的力(见图)。此力只与阀芯移动速度有关(即与阀口开度的变化率有关),与阀口开度本身无关。若流过阀腔的瞬时流量为,阀腔的截面积为,阀腔内加速或减速部分油液的质量为,阀芯的速度为,则有

而

故得 (5-11)

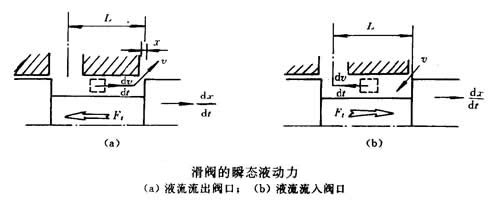

  显然,瞬态液动力与滑阀的移动速度成正比,因此它起到粘性阻尼力的作用。瞬态液动力的方向,视油液流入还是流出阀腔而定(见图a),阀口开度加大时长度为L的那部分油液加速,开度减小时油液减速,两种情况下瞬态液动力的方向都与阀芯移动的方向相反,起阻止阀芯移动的作用,相当于一个正阻尼力,阻尼系数取正值;油液流入阀腔(见图b),阀口开度变化时,瞬态液动力的方向均与阀芯移动方向相同,起帮助阀芯移动的作用,相当于一个负阻尼力,阻尼系数取负值。

  在阀芯所受的各种作用力中,瞬态液动力所占比重不大,在一般液压阀中通常忽略不计。只当分析计算动态响应较高的阀(如伺服阀或高相应的比例阀)时,才予考虑。
