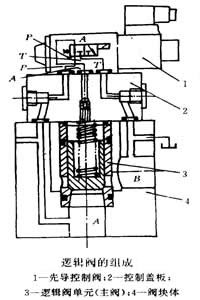

如图所示，逻辑阀是以逻辑阀单元3为主阀，配以适当的盖板2 和不同的先导控制阀（简称先导阀）1组合而成的具有一定控制功能（可以是压力控制，也可以是流量控制、方向控制或复合控制）的组件。

　　逻辑阀单元为插装式结构，它插装于阀块体4中，用来控制主油路的液流方向、压力和流量。它由阀芯、阀套、弹簧和密封件等组成。控制盖板2用来固定和密封逻辑阀单元；内嵌节流螺塞、微型先导控制元件（单向阀、梭阀、流量控制器和先导压力阀等）；安装先导控制阀、位移传感器、行程开关等电器附件；沟通控制油路和主阀控制腔之间的联系。先导控制阀1安装在控制盖板上（或直接安装在阀块体上），是用来控制主阀（逻辑阀单元）动作的小通径液压阀。阀块体4用来安装插装件（逻辑阀单元）、控制盖板和其它控制阀，沟通主油路和控制油路。
