二、逻辑阀单元－插装件

逻辑阀单元有锥阀和滑阀两种结构。图示的逻辑阀单元主要由阀套1、阀芯2和弹簧3组成。A、B为主油路接口，X为控制油口。三者的液压分别为、和；各自的作用面积为、和；面积比分别为 　　，（5－58） 　　显然，＋=1。

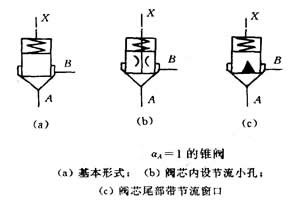

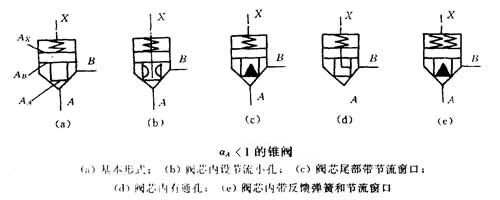

　　根据用途不同，可以有<1和=1两种情况。阀芯结构除了基本形式外，还可以做成：①阀芯内设节流小孔；②阀芯尾部带节流窗孔（可以是三角形或矩形、梯形、双矩形、倒梯形等）；③阀芯内有通孔等多种形式。它们分别如下图所示的图形符号。
