三、逻辑方向阀
逻辑方向阀（一）

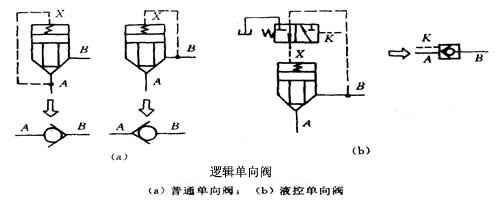

逻辑单向阀
如上图所示，将控制口X与A或B连通，即成为普通单向阀。其导通方向随连接方法而异。在控制盖板上接一个二位三通液控换向阀（作先导阀），即成为液控单向阀。

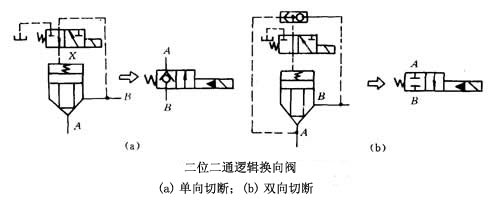

用一个二位三通电磁换向阀作先导阀来控制X腔的压力，即相当于二位二通电液换向阀（见上图a），但只能单向切断液流。若在控制油路中增加一个梭阀（见上图b），梭阀的作用相当于两个单向阀，当电磁阀断电时，梭阀可保证A口和B口中压力较高者经梭阀和电磁先导阀进入X腔，是锥阀可靠的关闭，实现液流的双向切断。
