二位二通逻辑换向阀

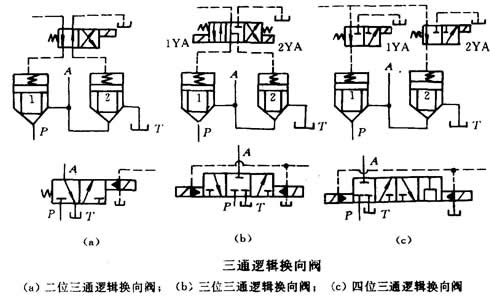

如图a所示，将两个逻辑单元组合起来，用二位四通电磁换向阀作先导阀，当电磁铁断电时，A与T通，P封闭；当电磁铁通电时，P与A通，T封闭。相当于一个二位三通电液换向阀。
三位三通逻辑换向阀
如图b所示，用三位四通电磁换向阀作先导阀控制两个逻辑阀单元，当电磁阀处于中位时，P、A、T均不通；当电磁铁1YA通电时，A与T通，P封闭；当电磁铁2YA通电时，P与A通，T封闭。相当于三位三通电液换向阀。
四位三通逻辑换向阀
如图c所示，用两个二位三通电磁换向阀作先导阀控制两个逻辑阀单元，相当于一个四位三通电液换向阀。
二位四通逻辑换向阀

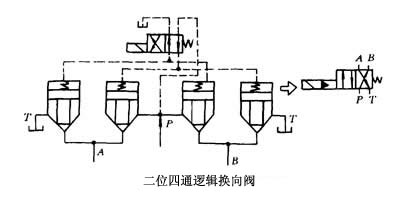

如下图所示，用一个二位四通电磁换向阀作先导阀控制四个逻辑阀单元，就相当于二位四通电液换向阀。
