逻辑方向阀（三）
三位四通逻辑换向阀

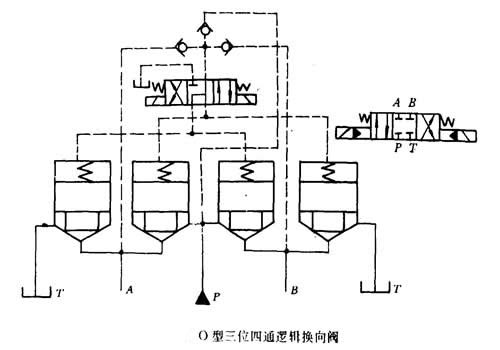

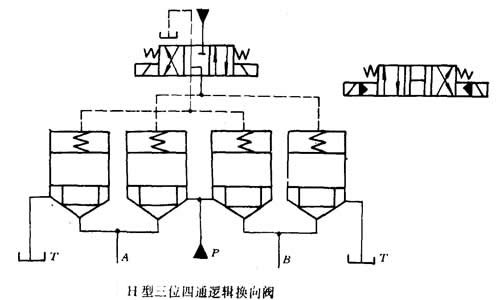

如上图所示，以P型三位四通电磁换向阀为先导阀（另加三个单向阀）来控制四个逻辑阀单元，相当于O型三位四通电液换向阀。将上图中的三个单向阀拿掉，就相当于H型三位四通电液换向阀，如下图所示。
| 当前位置:/第五章/第六节/逻辑方向阀/逻辑方向阀（三） |
|
逻辑方向阀（三）
如上图所示，以P型三位四通电磁换向阀为先导阀（另加三个单向阀）来控制四个逻辑阀单元，相当于O型三位四通电液换向阀。将上图中的三个单向阀拿掉，就相当于H型三位四通电液换向阀，如下图所示。
|
