多机能四通换向阀

　　每一个逻辑阀单元具有通、断两种状态。如果采用n个逻辑阀单元，理论上可以实现个工作状态。其中某些（假设有m个）工作状态可能重复或没有意义，则实际得到的工作状态数为

　　　　（5－60）

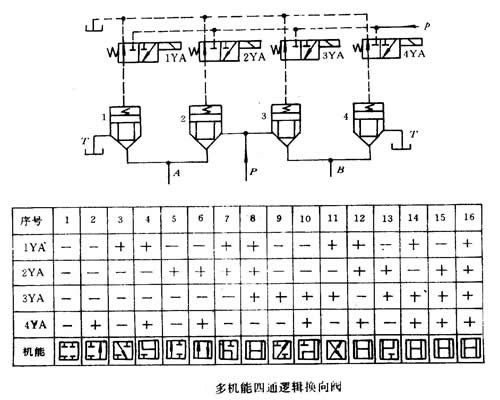

　　在图中，用两个二位三通电磁换向阀作先导阀分别控制4个逻辑阀单元（n=4），理论上能实现16个换向位置，但是以下几个电磁铁通电时：1、2、4；1、2、3；4、2、3；4、1、3；1、2、3、4都具有H机能，因此重复数m=4，则实际得到的不同工作状态数为

　　

　　 即可得到除M型以外的12个不同的机能。如果采用普通电磁（或电液）换向阀来实现上述12个换向位置的换向控制，那将是相当复杂的。
