四、逻辑压力阀
逻辑溢流阀

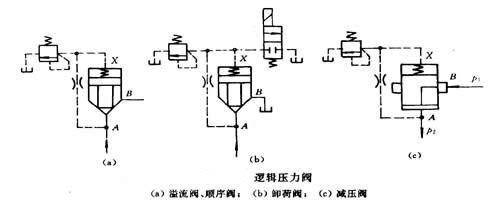

图a所示为逻辑溢流阀的工作原理图，B口通油箱，A口的压力油经节流小孔（此节流小孔也可直接放在锥阀阀芯内部）进入控制腔X，并与先导压力阀相通。
必须指出，对于压力阀（包括溢流阀、顺序阀和减压阀）而言，为了减少B口压力对调整压力的影响，常取
=1（或0.9）。
逻辑顺序阀
当图a中的B口不接油箱而接负载时，即为逻辑顺序阀。
逻辑卸荷阀
如图b所示，在逻辑溢流阀的控制腔X再接一个二位二通电磁换向阀。当电磁铁断电时，具有溢流阀功能；电磁铁通电时，即成为卸荷阀。
逻辑减压阀
如图c所示，减压阀中的逻辑单元为常开式滑阀结构，B为一次压力
进口，A为出口，A腔的压力油经节流小孔与控制腔X相通，并与先导阀进口相通。由于控制油取自A口，因而能得到恒定的二次压力
。相当于定压输出减压阀。
