2、喷嘴挡板式液压放大器－单喷嘴挡板阀

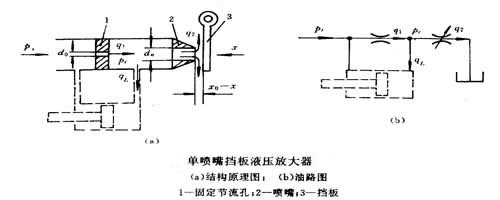

　　如图所示，它由固定节流孔1、喷嘴2和挡板3组成。挡板和喷嘴之间形成可变节流口，挡板一般右扭轴或弹簧支承，且可绕支点偏转，挡板的位置由电－机械转换器输入信号控制。设供油压力为，固定节流口的流量为，控制腔的压力为，喷嘴孔径为，喷嘴出口流量为，挡板与喷嘴的初始距离为，挡板的移动距离为x，喷嘴与挡板间的圆柱面积即为喷嘴节流面积。通过改变x来改变节流面积和流量，从而控制压力。单喷嘴挡板阀由一个固定节流孔和一个可变节流孔组成，共有三个通道（一个供油口、一个回油口通油箱、一个负载口通液压缸，见图b），相当于一个三通阀。
