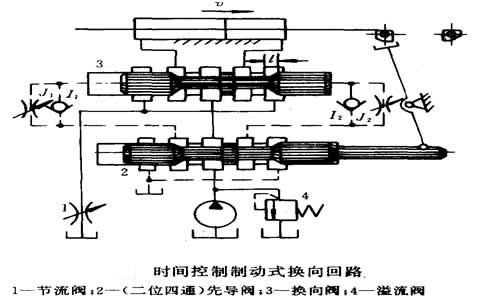

如图所示，这种回路中的主油路只受换向阀3的控制。在换向过程中，例如，当先导阀2在左端位置时，控制油路中的压力油经单向阀通向换向阀3右端，换向阀左端的油经节流阀流回油箱，换向阀芯向左移动，阀芯上的制动锥面逐渐关小回油通道，活塞速度逐渐减慢，并在换向阀3的阀芯移过距离后将通道闭死，使活塞停止运动。换向阀阀芯上的制动锥半锥角一般取，在换向要求不高的地方还可以取大一些。制动锥长度可根据实验确定，一般取=3-12mm。当节流阀和的开口大小确定之后，换向阀阀芯移过距离所需的时间（即活塞制动所经历的时间）就确定不变（不考虑油液粘度变化的影响）。因此，这种制动方式被称为时间控制制动式。
