第四节　多缸（马达）工作控制回路

一、顺序动作回路

１）。行程顺序控制动作回路

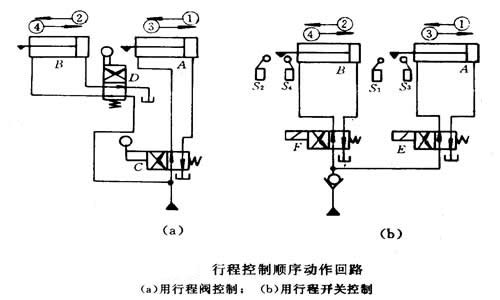

　　图a所示为用行程阀控制的顺序动作回路，在图示状态下，A、B两缸的活塞均在右端。当推动手柄，使阀C左位工作，缸A右行，完成动作①；挡块压下行程阀D后，缸B左行，完成动作②；手动换向阀C复位后，缸A先复位，实现动作③；随着挡块后移，阀D复位，缸B退回实现动作④。完成一个动作循环。

　　图b所示为用行程开关控制的顺序动作回路。当阀E得电换向时，缸A左行完成动作①；其后，缸A触动行程开关 使阀F得电换向，控制缸B左行完成动作②；当缸B左行至触动行程开关 使阀E失电时，缸A返回，实现动作③；其后，缸A触动 使F断电，缸B返回完成动作④；最后，缸B触动 使泵卸荷或引起其他动作，完成一个动作循环。
