容积式同步回路（二）

同步缸的同步回路：同步缸3有两个尺寸相同的双杆缸连接而成，当同步缸活塞左移时，油腔a与b中的油液使缸1与缸2同步上升。若缸1的活塞先到达终点，则油腔a的余油经单向阀4和安全阀5排回油箱，油腔b的油继续进入缸2下腔，使之到达终点。同理，，若缸2的活塞先到达终点，也可使缸1的活塞相继到终点。

带补偿装置的同步回路：缸1的有杆腔A的有效面积与缸2的无杆腔B的面积相等。当三位四通阀右位工作时，两缸下行，若缸1活塞先到底，将触动行程开关a使阀5得电，压力油经阀5和液控单向阀3向缸2的B腔补油，使活塞继续下降到底。若缸2活塞先到底，则触动行程开关b使阀4得电，控制压力油经阀4打开液控单向阀3，缸1下腔油液经液控单向阀3及阀5回油箱，其活塞继续下降到底。

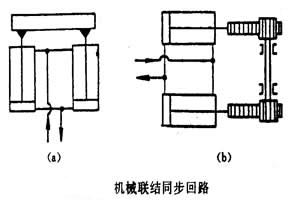

机械联结同步回路：这种回路是用刚性梁、齿轮及齿条等机械零件，使两缸活塞杆间建立刚性的运动联系，实现位移同步。
