２、节流式同步回路

采用分流集流阀的同步回路：当换向阀左位接回路时，压力油经分流集流阀3分成两股等量的油液进入缸5和缸6，使两缸活塞同步上升；当换向阀右位接回路时，阀3起集流作用，控制两缸活塞同步下降。回路中的单向节流阀2是用来控制活塞下降速度增加背压用的。分流集流阀只能实现速度同步。若某缸先到达行程终点，则可经阀内节流孔窜油，使各缸都能到达终点，从而消除积累误差。

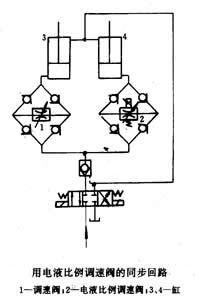

采用电液比例调速阀的同步回路：回路中使用一个普通调速阀和一个电液比例调速阀（它们各自装在由单向阀组成的桥式节流油路中），分别控制缸3和缸4的运动，当两活塞出现位置误差时，检测装置就会发出信号，调节比例调速阀的开度，实现同步。
