液动换向阀

　　液动换向阀是利用控制油路的压力油来改变阀芯位置的换向阀。按其换向时间的可调性，液动换向阀分为可调式和不可调式两种。对三位阀而言，按阀芯的对中形式，分为弹簧对中型和液压对中型两种。

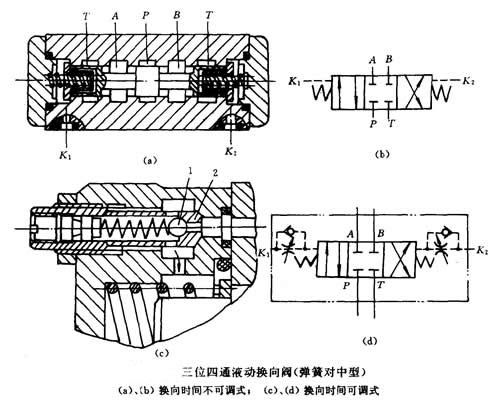

图a、b所示为不可调式三位四通液动换向阀（弹簧对中型），阀芯两端分别接通控制口和。当通压力油时，阀芯右移，P与A通，B与T通；当通压力油时，阀芯左移，P与B通，A与T通；当和都不通压力油时，阀芯在两端对中弹簧的作用下处于中位。当对液压滑阀换向平稳性要求较高时，应采用可调式液动换向阀，即在滑阀两端、控制油路中加装阻尼调节器，如图c和d所示。阻尼调节器由一个单向阀和一个节流阀并联而成，单向阀用来保证滑阀端面进油通畅，而节流阀用于滑阀端面回油的节流，调节节流阀开口的大小即可调整阀芯的动作时间。

　　弹簧对中型液动换向阀的特点是：结构简单，轴向尺寸较短，应用广泛。其缺点是：对中弹簧要有较大的力才能克服作用在阀芯上的各种阻力，由于弹簧力较大，所以控制压力较高。
