电液动换向阀

　　电液动换向阀由电磁换向阀和液动换向阀组合而成。其中电磁换向阀起先导作用液动换向阀起主阀作用。

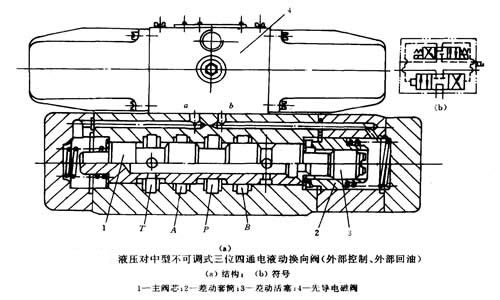

　　图示为液压对中型不可调式三位四通电液动换向阀（外部控制、外部回油）。其主阀（液动换向阀）为液压对中型。设为差动活塞3的截面积，为主阀1台肩处的截面积，为差动套筒2的截面积，且差动机构设计成::=1:2:3。当先到电磁阀a口通压力油时，主阀芯1推动差动活塞3和差动套筒2一起右移，P与B通，A与T通；当先导电磁阀b口通压力油时，差动活塞3推动主阀1左移，P与A通，B与T通，实现了换向。当先到电磁阀a和b口同时通高压油时，差动机构即可准确的将主阀芯对中（它两端的弹簧很软，并不起主要的对中作用，仅仅在安装和不工作时能使阀芯和差动套筒等零件保持在初始位置）。液压对中的最大优点是回中位可靠性好，但其结构较复杂，轴向尺寸长。
