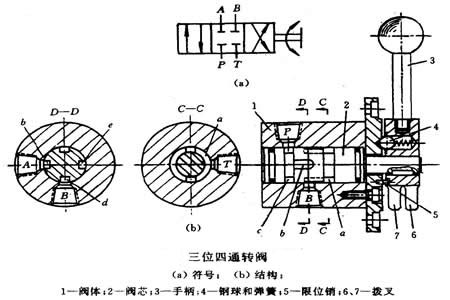

图示为三位四通转阀式换向阀。当阀芯2处于图示位置时，压力油从P口进入，经环槽c、轴向沟槽b与油口A相通进入执行元件，执行元件的回油从B口进入，经沟槽d和环槽a从T口流回油箱；如用手柄3见阀芯2顺时针转动45度，油口P、T、A、B封闭；再继续转动45度，P与B通，A与T通。这就实现了换向。钢球和弹簧4起定位作用，限位销5用以控制手柄转动的范围。利用挡铁通过手柄3下端的拨叉6和7还可以使转阀机动换向。

　　转阀工作时，因有不平衡的径向力存在，操作很费劲，阀芯易磨损，内泄大，故仅在低压小流量系统中用作先导阀或小型换向阀。
