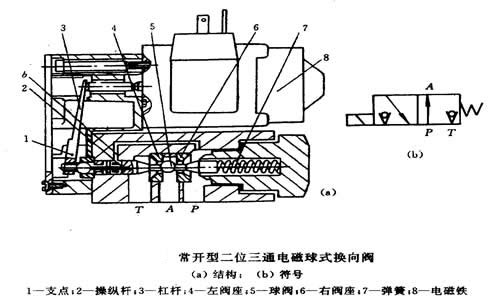

上图a为常开型二位三通电磁球式换向阀的结构图。它主要由左右阀座4和6、球阀5、弹簧7、操纵杆2和杠杆3等零件组成。图示为电磁铁断电状态，即常态位。P口的压力油一方面作用在球阀5的右侧，另一方面经通道b进入操纵杆2的空腔而作用在球阀5的左侧，以保证球阀5两侧承受的液压力平衡。球阀5在弹簧7的作用下压在左阀座4上，P与A相通，A与T切断。当电磁铁8通电时，衔铁推动杠杆3，以1为支点推动操纵杆2，克服弹簧力，使球阀5压在右阀座6上，实现换向，P与A切断，A与T通。

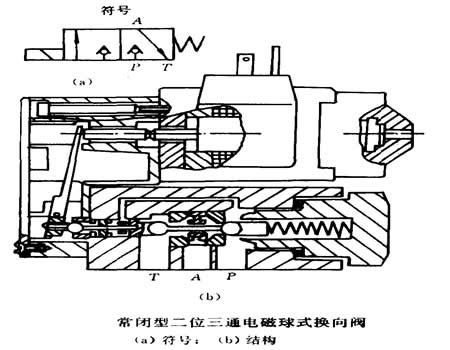

　　下图b为常闭型二位三通电磁球式换向阀的结构图，常开型不同的是：它有两个球阀，电磁铁不通电时，P口封闭，A与T通。电磁球式换向阀除用作大流量换向阀的先导控制外，还可在小流量系统中直接使用。
