一．填空题（请在括号中填入正确答案）（每空1分，共30分）
1） 液力传动是主要利用液体（
）能的传动；液压传动是主要利用液体（
）能的传动。
2） 绝对压力不足于大气压力的数值称为（
）。
3） 不可压缩液体定常流动的实际流体总流伯努利方程中除去液体的位能、压力能和动能外，还应包括一项重要参数是液体沿总流（
）的平均值。
4） 雷诺数大说明（
）力起主导作用，这样的液流呈（
）流状态；雷诺数小说明（
）力起主导作用，液流呈（
）流状态。
5） 液体在管道中流动由于存在液阻，就必须多消耗一部分能量克服前进道路上的阻力，这种能量消耗称为（
）损失；液流在等断面直管中流动时，由于具有粘性，各质点间的运动速度不同，液体分子间及液体与管壁之间产生摩擦力，为了克服这些阻力，产生的损失称之为（
）损失。液体在流动中，由于遇到局部障碍而产生的阻力损失称为（
）损失。
6）某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（
）。
7）在液流中，由于压力降低到有气泡形成的现象统称为（
）现象。
8）对于泵来说（
）量是变量，不同的泵，其（
）量不同，但选定适当的（
）可获得相等的（
）量。
9）齿轮泵工作时，缸孔在过渡中要经历"容积在封死状态下变化"的过程称为（
）。为了消除这种现象，通常采用（
）的办法。
10）单作用叶片泵转子每转一周，完成吸、排油各（
）次，改变（
）的大小，可以改变它的排量，因此称其为（
）量泵。
11）轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变（
），可以改变泵的排量。
12）马达是（
）元件，输入的是压力油，输出的是（
）和（
）。
13）压力阀的共同特点是利用（
）和（
）相平衡的原理来进行工作的。
14）实际工作时，溢流阀开口的大小是根据（
）自动调整的。
15）减压阀是利用液流通过（
）产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。
二. 选择题 （请在所选正确答案的序号前面画√或将正确答案的序号填入问题的空格内）（每选择一个正确答案0.5分，共6分）
1）双作用叶片泵从转子（
）平衡考虑，叶片数应选（
）；单作用叶片泵的叶片数常选（
），以使流量均匀。
(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。
2）（
）叶片泵运转时，存在不平衡的径向力；（
）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
(a) 单作用；(b) 双作用。
3）对于直杆式轴向柱塞泵，其流量脉动程度随柱塞数增加而（
），（
）柱塞数的柱塞泵的流量脉动程度远小于具有相邻（
）柱塞数的柱塞泵的脉动程度。
(a) 上升；(b) 下降。(c) 奇数；(d) 偶数。
4) 液压泵的理论输入功率（
）它的实际输出功率；液压马达的理论输出功率（
）其输入功率。
(a) 大于；(b) 等于；(c) 小于。
5）溢流阀在执行工作的时候，阀口是（
）的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。
(a) 常开；(b) 常闭。
6）为使三位四通阀在中位工作时能使液压缸闭锁，应采用（
）型阀。
(a) "O" 型阀、(b) "P" 型阀、(c) "Y"型阀。
三. 问答题 （共25分）
1. 通常所说的压力升高会使流量减少，是否正确？试简单说明。（3分） (参考答案)
2. 简述伯努利方程的物理意义。（4分）(参考答案)
3. 试简要叙述圆管层流时通流截面上流速的分布特点（6分）。(参考答案)
4."工作压力取决于负载；流量决定速度。"是分析液压系统工作原理、诊断故障的重要依据，试举例说明上述两条基本原则。（6分）(参考答案)
5. 简述叶片马达与叶片泵的主要区别。（3分）(参考答案)
6. 为什么说先导式溢流阀的定压精度比直动式溢流阀高？（4分） (参考答案)
四. 计算题（共20分）

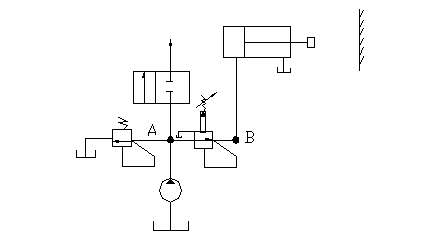

1. 夹紧回路如下图所示，若溢流阀的调整压力p1＝3Mpa、减压阀的调整压力p2＝2Mpa，试分析活塞空载运动时A、B两点的压力各为多少？减压阀的阀芯处于什么状态？工件夹紧活塞停止运动后，A、B两点的压力又各为多少？此时，减压阀芯又处于什么状态？（8分）(参考答案)

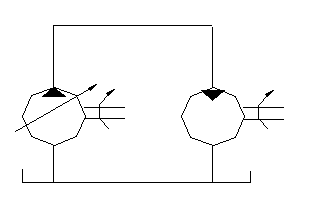

2．如下图所示，已知变量泵最大排量VPmax = 160mL/r，转速nP= 1000r/min，机械效率ηmp
= 0.9，总效率ηp = 0.85；液压马达的排量VM = 140mL/r，机械效率ηmM
= 0.9，总效率ηM = 0.8，系统的最大允许压力P = 8.5Mpa，不计管路损失。求液压马达转速nM
是多少？在该转速下，液压马达的输出转矩是多少？驱动泵所需的转矩和功率是多少？(参考答案)
|
