第四章 练习题

一、填空题

1、液压马达是将 转换为 的装置,可以实现连续地旋转运动。

2、低速液压马达的基本形式是

3、液压缸是将液压能转变为机械能,用来实现 _的执行元件。

4、高速液压马达的基本形式有

5、摆动液压马达的三种结构形式为

二、单项选择题

1、曲轴连杆式液压马达的柱塞直径d=0.102m,连杆球头直径d0=0.057m,连杆与曲轴接触面投影宽度B=0.053m,连杆与曲轴接触面的投影长度L=0.089m,额定工作压力ps=21Mpa,连杆球铰副处得比压是:
(A)5725×104(N/m2);
(B)6725×104(N/m2);
(C)4725×104(N/m2);
(D)3725×104(N/m2);

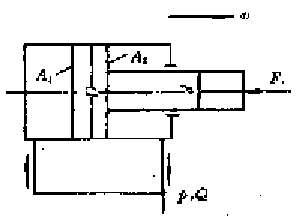

2、已知某一差动液压缸的内径D=100mm,活塞杆直径d=70mm,Q=25L/min,p=2Mpa。在(如图所示)情况下可推动的负载w及其运动速度是:


(A)W=7693N,V=0.108m/s
(B)W=6693N,V=0.108m/s
(C)W=7693N,V=0.008m/s
(D)W=5693N,V=0.408m/s

3、 五缸曲轴连杆式液压马达柱塞直径d=0.100m,额定工作压力ps=21MPa,求作用在该马达轴承上的径向载荷为 :
(A)ΣF=0.001×106~0.289×106(N)。
(B)ΣF=0.251×106~0.289×106(N)。
(C)ΣF=0.451×106~0.289×106(N)。
(D)ΣF=0.651×106~0.289×106(N)。

4、 如图所示的差动液压缸,输入流量Q=25L/min,压力p=5MPa。如果d=5cm,D=8cm,那么活塞移动的速度为: (忽略液压缸泄漏及摩擦损失)。


(A)v=0.516m/s。
(B)v=11.212m/s。
(C)v=0.212m/s。
(D)v=12.212m/s。

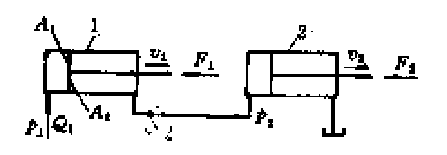

5、图示两个结构相同且串联着的液压缸。设无杆腔面积A1=100cm2,有杆腔面积阿A2=80cm2,缸1输入压力F1=9×106pa,输入流量Q1=12L/min,若不计损失和泄漏.问两缸承受相同负载时(F1=F2),该负载的数值及两缸的运动速度分别为:

(A)F=F1=F2=50000N,V1=0.02m/s,V2=0.016m/s;
(B)F=F1=F2=80000N,V1=0.02m/s,V2=0.016m/s;
(C)F=F1=F2=90000N,V1=0.02m/s,V2=0.016m/s;
(D)F=F1=F2=10000N,V1=0.02m/s,V2=0.016m/s;


6、曲轴连杆式液压马达的柱塞直径d=0.102m,连杆球头直径d0=0.057m,连杆与曲轴接触面投影宽度B=0.053m,连杆与曲轴接触面的投影长度L=0.089m,额定工作压力ps=21MPa。连杆底面的比压是:
(A)p=3638×104(N/m2)。
(B)p=4638×104(N/m2)。
(C)p=6638×104(N/m2)。
(D)p=3938×104(N/m2)。

7、图示两个结构相同且串联着的液压缸。设无杆腔面积A1=100cm2,有杆腔面积阿A2=80cm2,缸1输入压力F1=9X106pa,输入流量Q1=12L/min,若不计损失和泄漏。问:2缸1不承受负载时(F1=0),缸2能承受的负载?

(A)F2=1.125×105N。
(B)F2=5.125×105N。
(C)F2=6.125×106N。
(D)F2=1.125×106N。


三、简答题:

1、一水平放置的液压缸,活塞直径D=63mm,活塞杆直径d=28mm,缓冲凸台直径d1=35mm,缓冲行程L=25mm,工作部件的总质量m=2000kg,运动速度v=0.3m/s试求当摩擦力F=950N,工作压力p=7.0×106Pa时,液压缓冲腔的最大缓冲压力。


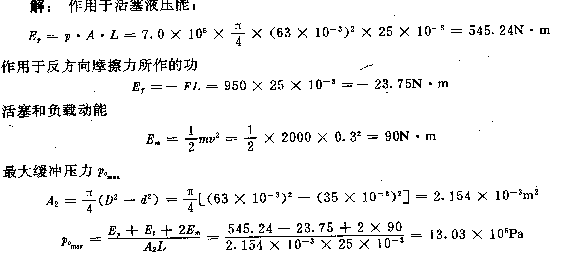

2、已知单活塞杆液压缸,油路为差动连接,活塞直径D=100mm,活塞杆直径d=60mm,忽略液压缸的泄漏和摩擦,现以Q=100L/min液压泵驱动之。试求活塞往返运动速度比。如液压泵的工作压力尹为5.0×106Pa,试求此时活塞往返的负载能力(N)。



3、如图所示的串联液压缸,A1和A2。均为有效工作面积,Wl和W2为两活塞杆的外负载,在不计压力损失的情况下,求p1、p2、v1和v2。


4、差动液压缸如图所示,若无杆腔面积A1=50cm2,有杆腔面积A2=25cm2,负载F=27.6×103N,机械效率ηm=0.92,容积效率ηv=0.95。试求:

(1)供油压力大小;
(2)当活塞以1.5×10-2m/s的速度运动时,所需的供油量;
(3)液压缸的输入功率。



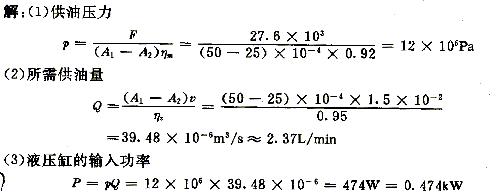

5、已知液压马达的理论流量Q0,总效率η,容积效率ηv,转速n,进口压力p,出口压力声p0=0。试求:
  (1)液压马达的输入功率PM入;
  (2)液压马达的输出功率PM
  (3)液压马达输出的有效力矩TM;
  (4)液压马达输入的流量Q
