一、填空题

1、液压控制阀按用途分为 、 、 三类。

2、液压控制阀按结构形式可分为:滑阀(或转阀)、滑阀(或转阀)、锥阀、球阀、 、 六类。

3、液压控制阀按连接方式可分为 、 、 、 、 五类。

4、根据结构不同，溢流阀可分为 、 两类。

5、直动型溢流阀可分为 ． ． 三种形式。

6、溢流阀卸荷压力是指：当溢流阀作卸荷阀用时，额定流量下进、出油口的 称卸荷压力。

7、顺序阀的功用是以 使多个执行元件自动地按先后顺序动动作。

8、流量控制阀是通过改变来改变 局部阻力的大小，从而实现对流量的控制。

9、减压阀是使出口压力低于进口压力的 。

10、定压输出减压阀有 和 两种结构形式。

二、单项选择题

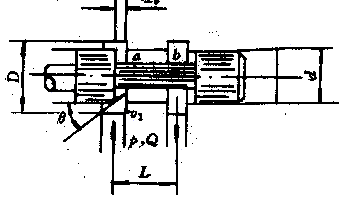

1、设一滑阀结构如图所示，已知阀口两端的压力降Δp1＝3.5×105Pa，阀腔中由a到b力降为Δp2＝0.5×10⁵Pa ,d=16mm，D=22mm，Xv＝2．5mm，油液的密度ρ=0.9×103kg/m³。θ=690 ,那末阀芯受到的轴向液动力是：

( A ) F1 =18．52N ( B ) F1 =19．42N ( C ) F1 =19．52N ( D ) F1 =17．12N

2、以下方向阀图形符号那一个是二位四通电磁换向阀：

( A )

( B )

( C )

( D )

3、 图示阀芯面积A=A1+A2，那末节流阀进油口压力P2与出油口压力P3的关系是：

( A ) P2-P3= A / Fs,如Fs为常数，则节流阀进出油口压差不变。 ( B ) P2-P3=Fs/A,如Fs为常数，则节流阀进出油口压差不变。 ( C ) P2-P3=Fs/A,如A为常数，则节流阀进出油口压差不变。 ( D ) P3-P2=Fs/A,如Fs为常数，则节流阀进出油口压差不变。

4、 如图所示，溢流阀1的调节压力为p1=40×10⁵Pa，溢流阀2的调节压力为p2＝30×10⁵Pa。问：(1)当图示位置时，泵的出口压力p等于多少?

( A ) p=40×105Pa ( B ) p=55×105Pa ( C ) p=40×104Pa ( D ) p=30×105Pa

5、直动(柱芯)溢流阀的开启压力调定为53×10⁵Pa，当工作压力为63×10⁵Pa的溢流量为63L/min。设流量系数Cd＝0.62，油液密度ρ＝900kg/m³，阀芯直径d＝20mm，其弹簧刚度和阀的开口量分别为：
( A ) (1)弹簧刚度K＝127.7×104N/m； (2)开口量x＝0.228mm。
( B ) (1)弹簧刚度K＝137.7×104N/m； (2)开口量x＝0.128mm。
( C ) (1)弹簧刚度K＝137.7×104N/m； (2)开口量x＝0.228mm。
( D ) (1)弹簧刚度K＝137.7×103N/m； (2)开口量x＝0.228mm。

6、 先导式溢流阀主阀芯上的阻尼孔直径d0=1.2mm，长度l=12mm，通过小孔的流量Q＝0.5l/min，油液运动粘度v=20mm2/s。那末小孔两端压力差为：
( A ) Δp＝0.254×l0⁵Pa
( B ) Δp＝0.344×l0⁵Pa
( C ) Δp＝0.354×l0⁶Pa
( D ) Δp＝0.354×l0⁵Pa

7、 节流阀前后压力差Δp＝30×10⁵Pa，过流量Q＝25L/min，油液密度ρ＝900kg/m³，假定节流孔为薄壁小孔，流量系数Cd＝0.62，试确定过流面积。
( A ) α=7.44×10^-6m²
( B ) α=8.24×10^-6m²
( C ) α=8.24×10^-8m²
( D ) α=8.24×10⁶m²

8、 如图所示为溢流阀的结构原理图，滑阀直径d＝25mm，柱塞直径dl＝1lmm，弹簧刚度K=66N/mm，流量系数Cd＝0.62，油液密度ρ=900kg/m³，忽略摩擦力和液动力。当溢流阀的调定压力P=12MPa时，最大通过流量Qmax=100L/min。试计算：(1)弹簧力FT外为多大.

( A ) FT =1140N ( B ) FT =1040N ( C ) FT =1100N ( D ) FT =1230N

三、简答题：

1、溢流阀的主要用途：
参考答案： 一是用来保持系统或回路的压力恒定； 二是在系统中作安全阎用，在系统正常工作时，溢流阀处于关闭状态，只是在系统压力大于或等于其调定压力时才开启溢流，对系统起过载保护作用。

2、 液控单向阀为什么有内泄式和外泄式之分?什么情况下采用外泄式?

参考答案： 液控单向阀如采用内泄式时控制活塞的泄漏油液是泄到反向油出口，如反向油出口压力超过一定值时，液控力将难以克服反向油出口压力所造成的开启阻力，失去控制作用。在这种情况下，应该改用外泄式液控单向阀。

3、当电液换向阀的主阀为弹簧中对中液动阀时，其电磁先导阀为什么采用Y型中位机能?又如图所示的电液换向阀，液动阀为M型机能回路中，当电磁铁1DT或2DT通电吸合时，液压缸并不动作，这是什么原因?

参考答案： 电液换向阀的电磁先导阀采用Y型中位机能，这样可使油源保持一定的压力，当电磁铁1DT或2DT通电吸合时，使主阀得以换向。同时，中位时液动阀二端腔都与油箱相通，因此任一电磁铁开始通电时，端腔不会形成起动油压阻力。

4、图中液压阀在中位时，油源压力卸荷：1DT或2DT通电吸合时，主阀不能换向，液压缸不能动作。当溢流阀如图所示的方法进行使用时，压力表4在下列情况下读数各为多少?
(1) 卸荷时； (2)溢流阀溢流时；(3)系统压力低于溢流阀开启压力时。


参考答案： (1)卸荷时压力表A压力近似为零； (2)溢流阀溢流时，压力表A压力为溢流阀的调定压力； (3)系统压力低于溢流阀开启压力时，此阀对系统无作用，压力表A表示的为系统实际压力，按负载大小决定压力大小。
