第2节 测量基准

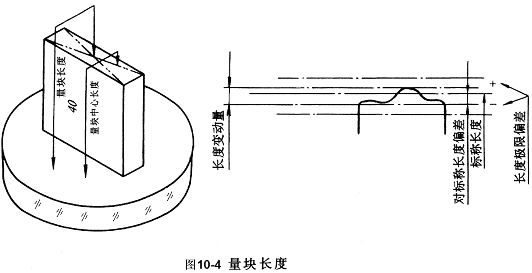

  为了消除量块测量面的平面度误差和两测量面间的平行度误差对量块长度的影响,量块的工作尺寸定义是量块的中心长度,即一个测量面的中心点的量块长度,如图10—4所示。

  量块的研合性是指其工作面因具有极高的表面质量,而使一个量块的工作面与另一量块的工作面或与另一精密平面,通过分子吸附力的作用相互粘合成为一体的性能。研合性使量块的尺寸和砝码的质量一样具有可加性,从而为成套量块的专业化商品生产提供了可能性。附表10—1列出了常用成套量块的尺寸系列。
  实际应用时,应该从成套量块中选取最少数量的量块,组成所需的尺寸。为此,要由所需尺寸的最后一位数开始选择适当尺寸的量块,每选一块量块至少减去所需尺寸的一位小数。通常,组成所需尺寸的量块总数不应超过4块(87块为一套)或不应超过5块(42块为一套)。例如,为组成89.764mm,可由附表所列的第1、3两套量块中选用1.004、1.26、7.5和80 mm四块组成,即:
