第3节 测量方法

4)被动测量法与主动测量法
  被动测量法是以完工零件作为被测对象的测量方法。可以认为,被动测量法的作用仅在于发现和剔除废品。
  主动测量法是以加工过程中的零件作为被测对象,并根据测得值反馈控制加工过程,以决定是否需要继续加工或调整机床的测量方法。主动测量法可以防止废品的发生,并缩短生产周期,提高生产率。
  有时,还可以根据被测量的特点区分测量过程。例如,以单一参数作为被测量的单项测量和以综合参数作为被测量的综合测量;被测量不随时间变化的静态测量和被测量随时间变化的动态测量。

2 测量器具

  测量器具(亦称计量器具)是可以单独地或与辅助设备一起,用来直接或间接确定被测对象量值的器具或装置。
几何量的测量器具一般可以分为实物量具、测量仪器(仪表)、测量装置等。
  具有固定形态,用来复现或提供给定量的一个或多个已知量值的测量器具称为实物量具,如量块、角尺、线纹尺等,有些量具是可以组合使用的。量具一般不带有可动的结构。但我国习惯上将百分尺、游标卡尺和百分表等简单的测量仪器也称为“通用量具”。
  将被测量值转换成可直接观察的示值或等效信息的测量器具,称为计量仪器,如圆度仪、轮廓度仪、光学分度仪等。某些由独立且完备的器件构成的传感器也属于测量仪器。计量仪器种类繁多,按传感信号转换原理,长度测量仪器可分为机械量仪、电动量仪、光学量仪和气动量仪等。
  为确定被测量值所需的测量仪器(或量具)和辅助设备的总体,称为测量装置,如渐开线样板检定装置等。

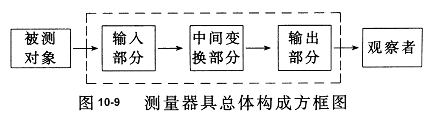

  测量器具一般由三部分构成:输入部分、变换部分和输出部分,如图10-9所示。

  输入部分主要包括传感器、敏感元件等,其主要作用是将被测量的信息转换成便于处理的信号。在几何量测量中,作用于传感器上的主要信息是位移,传感器的主要作用是将位移传递和(或)转换成其他便于处理的物理量。例如电感传感器可将位移转换成电感量的变化、机械比较仪将位移信号传递而不需转换成别的物理量。
  变换部分的主要作用是将输入信号放大、滤波、调制调解、转换、运算或分析,使之适合输出的需要。例如电感测微仪的变换部分将电感量进行处理得到与测杆位移成正比的电压信号、三坐标测量机的数据采集装置和数据处理计算机将测头的坐标信号进行采集处理,得到被测点的坐标值和经过运算得到其他参数值等。
  输出部分包括指示装置和记录装置,主要作用是将被测量的等效信息提供给观察者或计算并记录测量数据。如机械式量仪的表盘指针、数显装置的数值显示或计算机测量软件的输出功能等。
