3 两坐标检测

　　两坐标检测方法通过测量被测工件上平面或投影平面内轮廓的二维坐标和角度值，再通过一定的数据处理计算，得到被测几何要素特征值的方法。两坐标测量法目前最常用的仪器是投影仪、工具显微镜。

1）投影仪
　　投影仪是通过光学系统，将被测工件轮廓或表面形状以精确的放大率投影于仪器投影屏上，然后根据需要对该轮廓影象进行测量、比较或描绘，得到测量结果的仪器。投影方法可以是透光法，或者是反射法。
　　投影仪适合各种中小型零件的轮廓或表面测量，如曲线、仪器仪表零件测量等。
　　对轮廓影象的测量可以采用刻线坐标尺测量二维坐标和角度，也可以描绘图形或与标准图样进行比较测量。
　　投影仪分为通用投影仪和专用投影仪。专用投影仪有如公差带投影仪、光截面投影仪等。

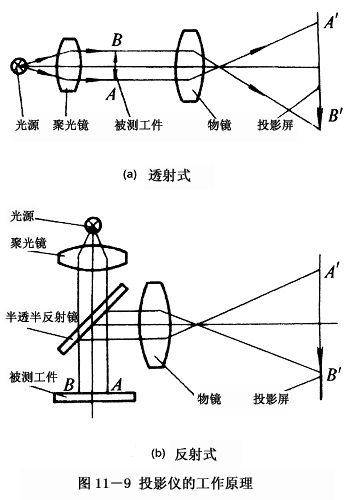

　　投影仪的工作原理如图11-9所示。

2）工具显微镜
　　工具显微镜是一种多用途的光学机械式的两坐标测量仪器，主要用于测量中小型工件的长度、角度、形状和坐标尺寸。由于工具显微镜操作方便、附件多、用途广、精度高，故在生产实际中得到广泛使用。

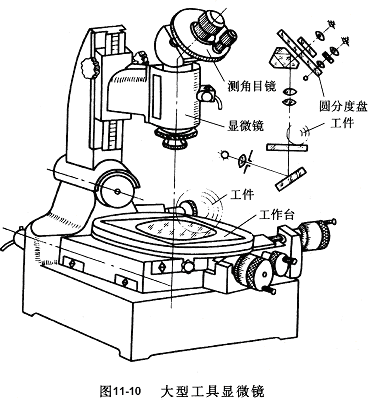

　　工具显微镜分为小型、大型、万能和重型四种类型。大型工具显微镜如图11-10所示。
