3。量规公差

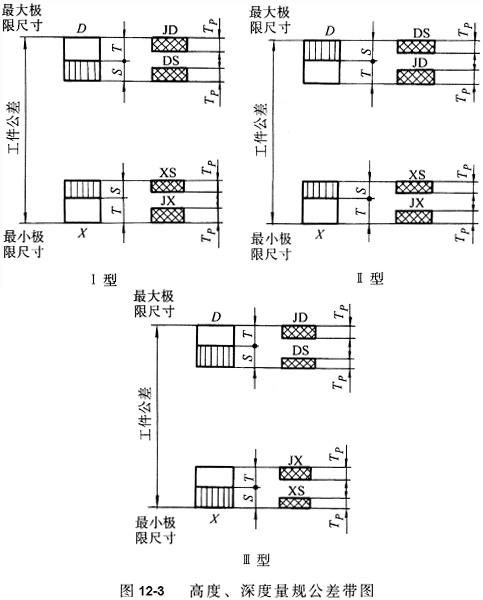

　　按照量规精度设计准则，高度、深度量规的尺寸公差带如图12-3所示，工作量规尺寸公差T、允许最小磨损量S和校对量规的尺寸公差Tp参见附表12-1。

　　

4。 量规设计示例

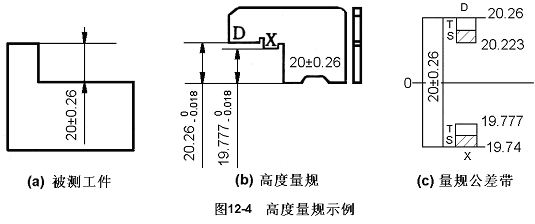

　　[例12-1] 设计检验如图12-4(a)所示工件的高度尺寸的量规。
　　解：
　　根据被检验工件的结构型式，确定高度量规的结构如图12-4(b)所示， 即Ⅲ型高度量规。
　　工件高度尺寸公差为±0.26mm, 由附表可以查出其公差等级相当于IT14级。由此可以根据附表确定工作量规的尺寸公差为T=18μm，允许最小磨损量为S=19μm，则
　　大端（D）的工作基本尺寸为 20﹢0.26=20.26mm，尺寸公差为： mm。
　　大端（D）的磨损极限= 20.26－0.018－0.019 ﹦20.223 mm。
　　小端（X）的工作基本尺寸为 20－0.26﹢0.19﹢0.18 = 19.777mm，尺寸公差为 mm。
　　小端（X）的磨损极限=20－0.26=19.74mm。
