第2节 高度、深度量规
1。量规用途
高度、深度量规用于检验非孔、非轴尺寸，如高度、深度和台阶高度等长度尺寸。
高度、深度量规的种类、名称、代号及用途如表12-1所列。
表12－1 高度、深度量规的种类、名称、代号及用途
种 类 |
名 称 |
代 号 |
用 途 |
工作规量 |
大端 |
D |
检验工件的实际尺寸是否超出其最大极限尺寸 |
小端 |
X |
检验工件的实际尺寸是否超出其最小极限尺寸 | |
校对量规 |
校－大 |
JD |
量规制造时，检验大端的实际尺寸 |
校－小 |
JX |
量规制造时，检验小端的实际尺寸 | |
校大－损 |
DS |
量规使用过程中，检验大端的实际尺寸是否超出其磨损极限尺寸 | |
校小－损 |
XS |
量规使用工程中，检验大端的实际尺寸是否超出其磨损极限尺寸 |
2 量规结构

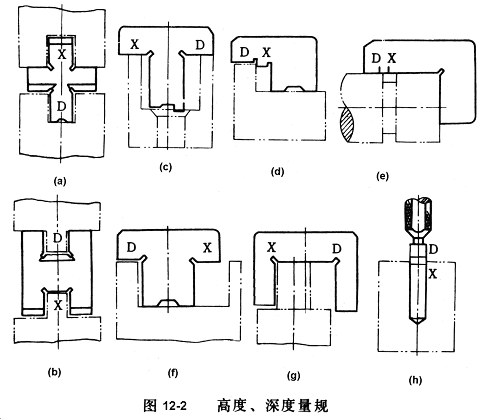

根据量规检验时磨损方向的不同，高度、深度量规分为Ⅰ、Ⅱ、Ⅲ型：
Ⅰ型：大端（D）尺寸越磨损越小，小端（X）尺寸越磨损越大，如图12-2(a)、(b)所示；
Ⅱ型：大端（D）尺寸和小端（X）尺寸都是越磨损越大，如图12-2(c)、(d) 、(e)所示；
Ⅲ型：大端（D）尺寸和小端（X）尺寸都是越磨损越小，如图12-2(f)、(g) 、(h)所示。
